อิทธิพลของรูปทรงคลื่นลูกฟูกต่อประสิทธิภาพผลิตภัณฑ์ของท่อลูกฟูกผนังชั้นเดียว

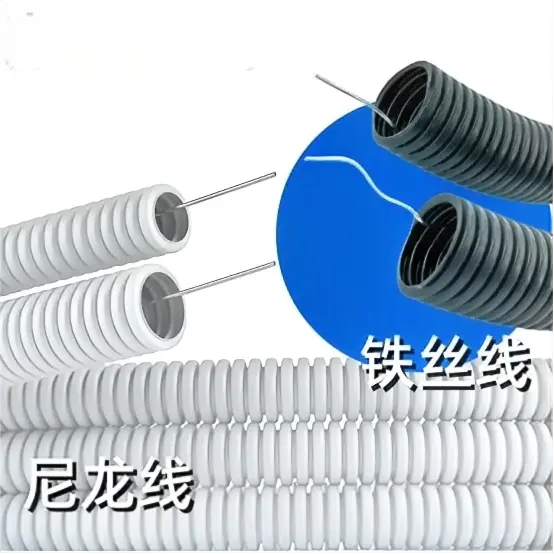

ท่อลูกฟูกผนังเดี่ยวมีความคล่องตัวในการใช้งานอย่างกว้างขวางเนื่องจากการออกแบบโครงสร้างและคุณสมบัติของวัสดุที่เป็นเอกลักษณ์ ทำหน้าที่เป็นโซลูชั่นที่ดีเยี่ยมสำหรับระบบระบายน้ำในอาคารที่พักอาศัยและอาคารพาณิชย์ โดยสามารถระบายน้ำฝนและน้ำเสียได้อย่างมีประสิทธิภาพด้วยความสามารถในการไหลที่เหมาะสมที่สุด ในสถานการณ์การจัดการสายเคเบิล ท่อเหล่านี้ทำหน้าที่เป็นท่อร้อยสายป้องกันที่แข็งแกร่งสำหรับสายไฟฟ้าและสายสื่อสาร ผสมผสานความทนทานเข้ากับความสามารถในการติดตั้งที่ยืดหยุ่น โครงสร้างน้ำหนักเบาช่วยลดความพยายามในการจัดการระหว่างการติดตั้ง ขณะที่ความต้านทานการกัดกร่อนโดยธรรมชาติช่วยให้มั่นใจได้ถึงเสถียรภาพในการทำงานในระยะยาวในสภาพแวดล้อมที่หลากหลาย นอกจากนี้ การใช้งานยังขยายไปถึงระบบชลประทานทางการเกษตร ซึ่งอำนวยความสะดวกในการกระจายน้ำไปยังพืชผลอย่างแม่นยำ เพิ่มประสิทธิภาพการชลประทานและการใช้ทรัพยากร

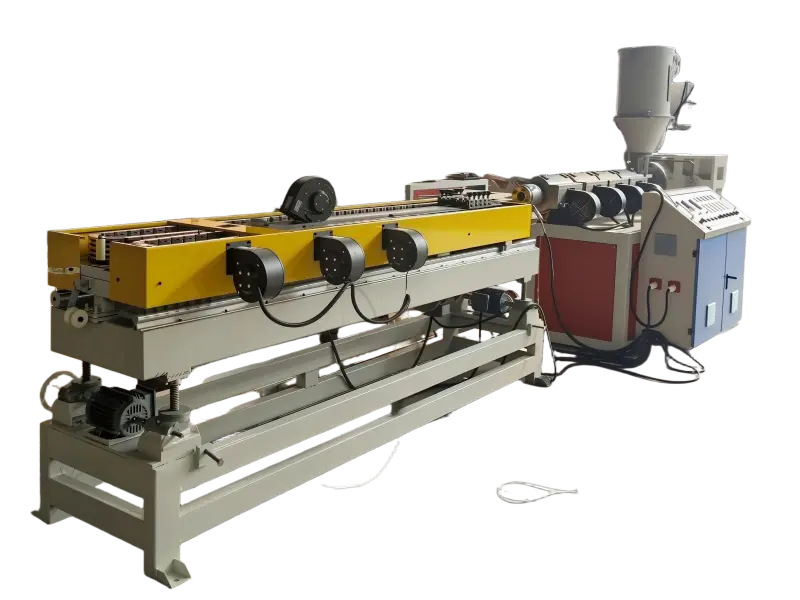

เมื่อเราใช้เครื่องท่อลูกฟูกผนังเดียวการทำท่อลูกฟูกนั้นสามารถผลิตรูปทรงหงอนคลื่นได้หลายประเภทตามความต้องการใช้งาน รูปร่างยอดคลื่นทำหน้าที่เป็นพารามิเตอร์โครงสร้างหลักที่ควบคุมความแข็งของวงแหวน ความยืดหยุ่น การทนต่อแรงกระแทก การกระจายความเค้น สมรรถนะไดนามิกของไหล และประสิทธิภาพการติดตั้งท่อลูกฟูกผนังเดี่ยว

1. รูปร่างสูงสุดของคลื่นกระแสหลักและอิทธิพลของประสิทธิภาพหลัก

1. คลื่นรูปสี่เหลี่ยมคางหมู (นิยมใช้กันมากที่สุดในงานวิศวกรรม คิดเป็นประมาณ 76%)

· ลักษณะโครงสร้างมีดังนี้ หงอนเรียบ ผนังด้านข้างมีความลาดเอียง และรางส่วนใหญ่จะมีลักษณะโค้งมน

· ผลกระทบด้านประสิทธิภาพ

o ความแข็งตามเส้นรอบวงสูง: พื้นที่รองรับขนาดใหญ่ของระนาบจุดสูงสุดของคลื่นให้ความต้านทานที่แข็งแกร่งต่อแรงอัดในแนวรัศมี ทำให้ได้เกรดที่มีความแข็งสูง (SN4–SN16)

o ความเข้มข้นของความเครียด: ความเข้มข้นของความเครียดเกิดขึ้นได้ง่ายที่มุมแหลมของจุดสูงสุดของคลื่น ความเครียดสูงสุดที่วัดได้สามารถเข้าถึง 2.3 เท่าของความเครียดโดยเฉลี่ย และการแตกร้าวของความเมื่อยล้านั้นง่ายภายใต้ภาระระยะยาว

o ความต้านทานต่อแรงกระแทกโดยทั่วไปไม่ดี: มุมแหลมมีการดูดซับพลังงานแรงกระแทกต่ำ และความแข็งแรงในการกระแทกของลำแสงที่รองรับมักจะต่ำ

o ความประหยัด: ประสิทธิภาพของโครงสร้างสูง การใช้วัสดุน้อยลงภายใต้ความแข็งเท่ากัน

· สถานการณ์การใช้งาน: โครงการทั่วไปที่มีความต้องการความแข็งสูง เช่น การระบายน้ำของเทศบาล การปล่อยน้ำเสีย และสายเคเบิลสื่อสาร

2. เซอร์คูลาร์อาร์ค / ไซน์เวฟ

· คุณลักษณะของโครงสร้างเป็นการเปลี่ยนแปลงที่ราบรื่นของจุดสูงสุดของคลื่นและหุบเขาโดยไม่มีมุมที่คมชัด

· ผลกระทบด้านประสิทธิภาพ

o การกระจายความเค้นสม่ำเสมอ: ไม่มีจุดรวมความเครียด ความล้าและการแตกร้าวดีเยี่ยม อายุการใช้งานยาวนาน

o ความยืดหยุ่นที่ดี: ความสามารถในการเปลี่ยนรูปตามแนวแกนและเส้นรอบวงที่แข็งแกร่ง ความสามารถในการปรับให้เข้ากับการทรุดตัวของฐานรากที่ไม่สม่ำเสมอได้ดี

o ประสิทธิภาพความแข็งต่ำ: ภายใต้การใช้วัสดุเดียวกัน ความแข็งของวงแหวนจะต่ำกว่าของคลื่นสี่เหลี่ยมคางหมู โดยต้องมีความหนาของผนังเพิ่มเติมหรือการชดเชยความสูงของคลื่น ซึ่งจะทำให้ต้นทุนเพิ่มขึ้น

o พื้นที่สัมผัสของจุดสูงสุดของคลื่นมีขนาดเล็ก และการบีบอัดเฉพาะจุดนั้นเว้าได้ง่าย

· สถานการณ์การใช้งาน: ฐานรากดินอ่อน โครงสร้างที่ไม่มีร่องลึก การเดินสายเคเบิลงอบ่อยครั้ง และการระบายน้ำชั่วคราว

3. คลื่นรูปตัวยู

· ลักษณะโครงสร้างมีดังนี้ หงอนมีความอ่อนโยน รางเป็นส่วนโค้งขนาดใหญ่ และรูปทรงทั้งหมดอยู่ใกล้กับสี่เหลี่ยมผืนผ้าที่มีมุมโค้งมน

· ผลกระทบด้านประสิทธิภาพ

o ประสิทธิภาพที่ครอบคลุมมีความสมดุล: มีความแข็งแกร่งของคลื่นสี่เหลี่ยมคางหมูและความยืดหยุ่นของคลื่นวงกลม และการกระจายความเค้นมีความสม่ำเสมอมากขึ้น

o สมรรถนะของของไหลที่ดีเยี่ยม: ผนังด้านในเรียบ ความต้านทานของของเหลวต่ำ ความสามารถในการทำความสะอาดตัวเองที่แข็งแกร่ง และความต้านทานต่อการสะสมของโคลน

o การติดตั้งที่มั่นคง: พื้นที่สัมผัสขนาดใหญ่บนพื้นผิวด้านนอกป้องกันการกลิ้งระหว่างการติดตั้ง ช่วยให้การก่อสร้างมีความปลอดภัย

· สถานการณ์ที่เกี่ยวข้อง: การระบายน้ำในพื้นที่เกษตรกรรม การเก็บน้ำฝน และท่อส่งเทศบาลที่มีภาระปานกลาง

4. คลื่นรูปตัววี

· ลักษณะโครงสร้าง: หงอนแหลมคม ร่องแคบ และมุมผนังด้านข้างขนาดเล็ก

· ผลกระทบด้านประสิทธิภาพ

o ความแข็งเฉพาะจุดสูง: จุดสูงสุดของคลื่นมีความสามารถในการป้องกันการเจาะและป้องกันการกระแทกที่แข็งแกร่ง ซึ่งเหมาะสำหรับการลำเลียงอนุภาคของแข็ง

o ความยืดหยุ่นต่ำมาก: งอในแนวแกนได้ยากและมีแนวโน้มที่จะแตกหักที่จุดดัดงอ

o ความเข้มข้นของความเค้นรุนแรง และรอยแตกร้าวเกิดขึ้นได้ง่ายที่มุมแหลมของยอดคลื่นและหุบเขา ดังนั้นความหนาของผนังควรหนาขึ้นเพื่อชดเชย

· สถานการณ์การใช้งาน: การขนส่งกากของเสียทางอุตสาหกรรม การระบายน้ำจากเหมือง และสภาพการทำงานพิเศษที่ทนต่อแรงกระแทก

5. คลื่นคอมโพสิต/โค้ง (เช่น S-Rib)

· คุณลักษณะของโครงสร้างคือส่วนโค้งขนาดเล็กที่ด้านบนของยอดคลื่นและการเปลี่ยนแปลงของความโค้งของผนังด้านข้าง ซึ่งรวมข้อดีของคลื่นสี่เหลี่ยมคางหมูและคลื่นวงกลมเข้าด้วยกัน

· ผลกระทบด้านประสิทธิภาพ

o การเพิ่มประสิทธิภาพการทำงานร่วมกัน: ในขณะที่ยังคงความแข็งของวงแหวนสูง (เช่น SN8) ความสามารถในการรับแรงกระแทกของคานที่รองรับเพียงอย่างเดียวก็สามารถเพิ่มได้มากกว่า 20%

o การเพิ่มประสิทธิภาพความเครียด: การขจัดมุมที่แหลมคมจะช่วยลดความเข้มข้นของความเครียดได้อย่างมาก และเพิ่มความน่าเชื่อถือในระยะยาว

o ต้นทุนสูงขึ้นเนื่องจากแม่พิมพ์และกระบวนการที่ซับซ้อน

· สถานการณ์ที่เกี่ยวข้อง: โครงการเทศบาลที่มีมาตรฐานสูง การดันท่อแบบไม่มีร่องลึก และท่อส่งแบบฝังในระยะไกล

ครั้งที่สอง อิทธิพลอย่างเป็นระบบของรูปคลื่นต่อประสิทธิภาพที่สำคัญ

ที่สาม หลักการสำคัญของการเลือกแบบจำลอง

1. ลำดับความสำคัญด้านความแข็ง: ภาระหนัก การฝังลึก กรณีดินปกคลุมสูง → เลือกคลื่นรูปสี่เหลี่ยมคางหมูหรือคลื่นประกอบ

2. ลำดับความสำคัญที่ยืดหยุ่น: ดินอ่อน อ่อนไหวต่อการทรุดตัว ไม่ขุดเจาะ → เลือกคลื่นโค้งหรือคลื่นรูปตัวยู

3. ลำดับความสำคัญของของไหล: การระบายน้ำ การปล่อยน้ำเสีย และป้องกันการอุดตัน → เลือกคลื่นรูปตัว U หรือคลื่นโค้ง

4. ลำดับความสำคัญในการต้านทานแรงกระแทก: ถ่ายทอดส่วนผสมของของแข็งและของเหลว เหมือง อุตสาหกรรม → เลือกคลื่น V หรือคลื่นคอมโพสิต

5. ลำดับความสำคัญด้านต้นทุน: แนะนำให้ใช้เทศบาลและการกลึงเกลียวทั่วไป → แนะนำให้ใช้คลื่นสี่เหลี่ยมคางหมู

IV. ผลการทำงานร่วมกันของพารามิเตอร์สนับสนุนสูงสุด

ประสิทธิภาพสูงสุดของรูปทรงยอดคลื่นสามารถทำได้โดยการออกแบบความสูงของคลื่น ระยะห่างของคลื่น และความหนาของผนังที่ประสานกัน

· ความสูงของคลื่น: ยิ่งความสูงของคลื่นสูง ความแข็งของวงแหวนก็จะยิ่งสูงขึ้น แต่ความยืดหยุ่นจะลดลงและวัสดุก็เพิ่มขึ้น

· ระยะห่างของคลื่น: หากระยะห่างของคลื่นน้อยเกินไป ความแข็งของแกนจะสูงเกินไป ซึ่งไม่เอื้ออำนวยต่อการปรับการทรุดตัว หากระยะห่างของคลื่นใหญ่เกินไป การรองรับเส้นรอบวงจะไม่เพียงพอ ซึ่งนำไปสู่การโก่งงอเฉพาะที่

· ความหนาของผนัง: สำหรับคลื่นที่มีขอบแหลมคม (สี่เหลี่ยมคางหมูหรือรูปตัววี) ผนังควรมีความหนาอย่างเหมาะสมที่ยอดคลื่นเพื่อลดความเข้มข้นของความเครียด
